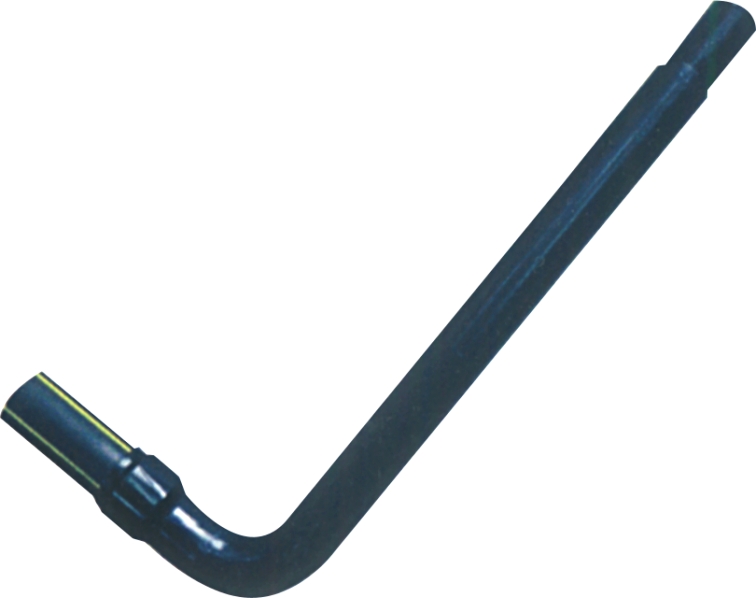

ZWPE系列90°钢塑转换接头
■ 产品简介
ZWPE系列90°钢塑转换接头是一种地面燃气设备与地下PE管燃气管道连接的预制件，主要用于石油天然气和城镇燃气小口径埋地压力管道的连接；用这种钢塑转换接头连接，在施工过程中减少了焊接工艺，降低劳动强度的同时还提高工作效率。ZWPE系列90°钢塑转换接头分为全防腐和油漆防腐两种，全防腐钢塑转换接头主要用于管网位置狭窄，不利于防腐作业的地方；油漆防腐钢塑转换接头在未防腐钢管端喷涂与燃气管道规定颜色一致的黄色油漆，外观美观大方，符合《城镇燃气设计规范》GB50028-2006中的要求。
■ 技术参数
|
压力等级（工作压力）Mpa |
0.4 |
|
|
产品规格 |
ZWPEΦ32-DN25～ZWPEΦ63-DN50 |
|
|
介质温度 |
-20℃～40℃ |
|
|
强度试验 |
液压试验 |
1.25倍设计压力 |
|
气密性试验 |
气密试验 |
1.15倍设计压力 |
|
适用介质 |
天然气、油、水 |
|
■ 主要规格型号(可根据客户要求制作)
|
型号 |
工作压力MPa |
长度（mm） |
钢管材质 |
连接方式 |
|
|
钢管 |
PE管 |
||||
|
ZWPEΦ32-DN25 |
0.4 |
1000 |
180 |
20#GB8163 |
丝接/焊接 |
|
ZWPEΦ32-DN40 |
0.4 |
1000 |
180 |
20#GB8163 |
丝接/焊接 |
|
ZWPEΦ32-DN50 |
0.4 |
1000 |
180 |
20#GB8163 |
丝接/焊接 |
|
ZWPEΦ50-DN40 |
0.4 |
1000 |
180 |
20#GB8163 |
丝接/焊接 |
|
ZWPEΦ50-DN50 |
0.4 |
1000 |
180 |
20#GB8163 |
丝接/焊接 |
|
ZWPEΦ63-DN50 |
0.4 |
1000 |
180 |
20#GB8163 |
丝接/焊接 |
